D. Optică

Cel de-al patrulea și ultimul capitol al acestui material, conține rezolvarea completă și de nota 10 a tuturor problemelor ale modulului Optică propuse pentru simularea examenului de Bacalaureat 2015, la fizică, pentru filiera tehnologicăprofilul tehnic și profilul resurse naturale și protecția mediului.

Pentru a rezolva problemele Subiectului I, Subiectului II și ale Subiectului III de optică, vei avea nevoie de următoarea informație:

Se consideră: viteza luminii în vid c=3\cdot 10^8 \text{m}/\text{s}, constanta Planck h=6,6\cdot 10^{-34}\ \text{J}\cdot \text{s}.

Mai jos ai enunțate problemele de optică date la simulare în martie 2015, iar accesând această pagină, vei putea vedea și cum se rezolvă conform baremului oficial aceste probleme.

Subiectul I

Pentru itemii 1-5 scrieţi pe foaia de răspuns litera corespunzătoare răspunsului corect.

  1. Unitatea de măsură în S.I. pentru convergența unei lentile este:
    1. \text{m}
    2. \text{m}\cdot \text{s}
    3. \text{m}^{-1}
    4. \text{Hz}
  1. O persoană priveşte printr-o lentilă divergentă, având convergenţa C=-4\ \text{m}^{-1}, flacăra unei lumânări aşezate la distanţa a = 25\ \text{cm} de lentilă. Mărirea liniară transversală dată de lentilă în acest caz este egală cu:
    1. 1
    2. 0,75
    3. 0,5
    4. 0,25
  1. Lucrul mecanic de extracţie pentru crom are valoarea L = 4,5 \ \text{eV}. Pe fotocatodul din crom al unei celule fotoelectrice cade o radiaţie monocromatică. Energia unui foton din această radiaţie are valoarea \varepsilon = 7 \ \text{eV}. Energia cinetică maximă a electronilor emişi de catod este egală cu:
    1. 1,5 \ \text{eV}
    2. 2,5 \ \text{eV}
    3. 3,5 \ \text{eV}
    4. 11,5 \ \text{eV}

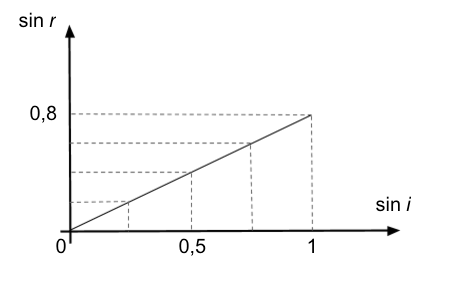

  1. În figura alăturată este reprezentată grafic dependența sinusului unghiului de refracție (\sin r ) de sinusul unghiului de incidență (\sin i ) pentru o pereche de medii transparente date.

Sinusul unghiului de refracție corespunzător unui unghi de incidență i = 30^\circ este:

  1. 1,0
  2. 0,8
  3. 0,6
  4. 0,4

  1. Pe un metal având lucrul mecanic de extracţie L și frecvenţa de prag \nu_0 cade o radiație monocormatică având frecvenţa \nu. Efectul fotoelectric extern se produce dacă:
    1. \nu_0< \nu
    2. \nu_0> \nu
    3. L> h\cdot \nu
    4. L< \nu

Subiectul II

Rezolvaţi următoarea problemă:

Un obiect cu înălţimea h = 40\ \text{mm} este aşezat perpendicular pe axa optică principală a unei lentile convergente subţiri, L_1, la distanţa d = 30\ \text{cm} de lentilă. Imaginea obiectului, proiectată pe un ecran situat în spatele lentilei, are înălţimea H = 60\ \text{mm}. Aceeaşi mărime a imaginii obiectului se poate obţine așezând obiectul la o distanță convenabilă în faţa unei alte lentile convergente subțiri, L_2, cu distanţa focală f_2 =36\ \text{cm}. Determinaţi:

  1. distanţa dintre lentila L_1 şi ecran;
  2. distanţa focală a lentilei L_1;
  3. distanţa faţă de lentila L_2 la care trebuie aşezat obiectul;
  4. convergenţa sistemului optic care s-ar obţine prin alipirea lentilelor L_1 şi L_2.

Subiectul III

Rezolvaţi următoarea problemă:

O rază de lumină emisă de o sursă laser se propagă în aer (n_{\text{aer}}=1). Raza cade sub unghiul de incidență i\cong 48,6^\circ (\sin i=0,75) în centrul feței plane a unui cilindru având diametrul d=5\ \text{cm}, ca în figura alăturată.

Indicele de refracţie al materialului transparent din care este confecționat cilindrul este n_1 = 1,5. Determinaţi:

  1. măsura unghiului de refracţie sub care pătrunde lumina în cilindru;
  2. valoarea indicelui de refracţie n_2 al unui material care ar trebui să învelească cilindrul pentru ca, în punctul B aflat pe suprafaţa de separaţie dintre cilindru şi înveliş, raza de lumină să se propage de-a lungul suprafeţei de separare;
  3. viteza de propagare a luminii prin cilindru;
  4. distanța D parcursă de raza de lumină reflectată în punctul B, între două reflexii succesive, considerând cilindrul suficient de lung.
